一、产品概述

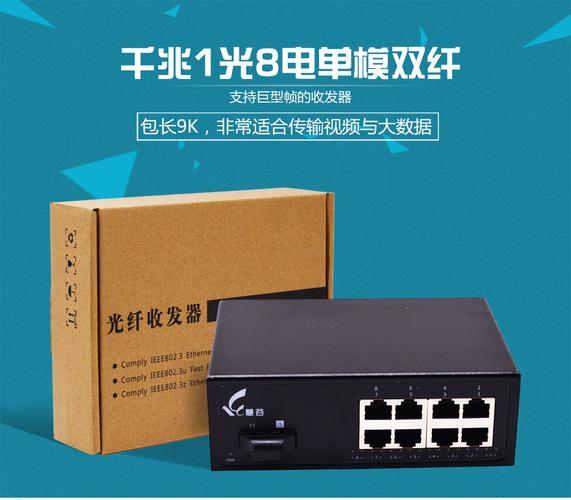

光纤收发器单模双纤一光八电是一种将单模光纤通信与多路以太网电口相结合的传输设备。其典型特征为：一 uphold 个单模双纤光接口（通常为2个SC/FC/LC接口，分别用于发送和接收），以及八个10/100/1000M自适应以太网电口（RJ45）。该设备实现光信号与电信号的双向转换，可将一路光纤链路扩展为八路以太网接入，广泛应用于安防监控、工业控制、园区网络等场景。

二、技术原理

2.1 单模双纤传输

单模光纤（Single Mode Fiber，SMF）纤芯直径通常为9/125μm，仅允许一种模式的光传播，具有低色散、低损耗特性，适用于长距离传输。双纤指使用两根独立光纤分别完成发送（Tx）和接收（Rx），每根光纤只传输一个方向的光信号，避免双向干扰导致的串扰问题，同时简化了光模块设计，可靠性高。

2.2 光电转换机制

设备内部包含光模块、PHY芯片及交换芯片。发送方向：电口收到的以太网电信号经PHY芯片处理后，由光模块中的激光器（如FP/DFB激光器）调制成光信号，耦合进发送光纤。接收方向：来自接收光纤的光信号由光探测器（如PIN/APD）转换为电信号，再经放大、整形、判决后还原为以太网帧，通过交换芯片分发至八个电口。

2.3 一点对多点架构

“一光八电”本质上是将一条上行光纤链路通过内部交换芯片划分为八个下行电口，实现总线型或星型拓扑的延伸。各电口共享光纤带宽（通常为1.25Gbps或10Gbps），支持全双工/半双工模式，并可基于IEEE 802.3x流控协议进行流量调节。

三、关键技术特点

1. 传输距离远：单模双纤方案在1310nm/1550nm波长下，无中继传输距离可达10km~120km，远超多模光纤（通常≤2km）。
2. 抗干扰能力强：光纤不受电磁干扰（EMI）和射频干扰（RFI）影响，适合强电磁环境（如变电站、工厂车间）。
3. 电口密度高：八个RJ45接口可同时连接多台终端，减少额外交换机需求，节省机柜空间与布线成本。
4. 即插即用：电口支持自动协商（Auto-Negotiation）、Auto-MDI/MDIX，光口通常支持热插拔（SFP封装）或固定模块，无需配置。
5. 高可靠性：双纤冗余设计（部分型号支持光口1+1保护）可在主纤故障时切换至备用纤，提高可用性。

四、典型应用场景

4.1 安防视频监控

在大型园区或城市监控中，前端摄像机分布于各处，通过单模双纤一光八电收发器汇聚至监控中心：八个电口连接八台摄像机或下级交换机，一根光纤回传至机房核心交换机，简化布线并延长传输距离。

4.2 工业自动化

工厂生产线上的PLC、传感器、HMI等设备多采用以太网通信。利用该收发器，可在控制室与现场设备间建立光纤骨干，抵御电机、变频器产生的强电磁干扰。

4.3 智能交通系统

高速公路ETC门架、隧道监控、电子警察等场景中，摄像头和雷达需长距离回传数据。单模双纤链路可跨越数公里，配合一光八电接口接入多路检测设备。

4.4 企业/校园网络扩展

当楼宇间距离超过双绞线100米限制时，可使用该设备将一台核心交换机的一个光口扩展为八个电口，连接不同楼层的接入交换机或终端。

五、选型与部署要点

1. 波长匹配：成对使用的收发器波长须匹配（如A端1310nm Tx/1550nm Rx，B端1550nm Tx/1310nm Rx）。若采用波分复用（WDM）单纤双向方案，则非本文所述双纤方案。
2. 光功率预算：根据传输距离计算链路损耗，确保接收光功率在探测器灵敏度范围内且不过载。必要时添加光衰减器。
3. 电口速率：选择10/100M或10/100/1000M自适应型号，与终端设备匹配。
4. 电源与防护：工业级场景需选用宽温（-40℃~85℃）、冗余电源、IP40以上防护等级的型号。
5. 管理功能：部分型号支持Web管理、SNMP、VLAN划分、端口镜像等，可简化运维。

六、

光纤收发器单模双纤一光八电通信技术通过在单模光纤上实现双向高速传输，并将一路光信号扩展为八路以太网电口，有效解决了长距离、高抗干扰、多点接入的网络需求。其在安防、工业、交通、政企等领域的广泛应用，体现了光通信与以太网融合的工程价值。随着智慧城市与工业互联网的发展，此类设备将持续向高速率（万兆）、高密度、智能化方向演进。
